一、設備設計條件：

1、物料條件

   物料名稱：      氯化鈉，硫酸鈉

   物料特性：      液體物料

   初水份：        90%(濕基)

   終水份：        8-10%(濕基)

   濕品處理量：    200L/h

   干品吸濕性：    有

   料液粘性：       弱

   料液比重：      ～1.1 g/cm3

   料液溫度：       5-30℃

   PH值：             5-9

  干品顆粒度：    120目

2、工藝條件

   霧化方式：                        離心式

   霧滴與熱空氣接觸方式：  并流式

   熱源和加熱方式：             蒸汽（0.8--1.0MPa+電加熱）

   進風溫度：                        250--300℃

   排風溫度：                        85-90℃

   除塵方式：                       主機+一級旋風+水膜除塵器

   系統材質要求：                物料接觸處316L不銹鋼，進風304

3、公共工程

   壓縮空氣壓力：  0.6 Mpa

   電源：          380V   50HZ   三相四線

   氣象條件：      760mmHg      20℃   φ=80%

二、工藝計算：

Ⅰ.物料衡算：

1、干品產量：     G干=220-196=24kg/h

2、水份蒸發量：   W水=220×（90-8）÷（100-8）=196 kg/h

3、濕處理量：     G濕=220kg/h

根據要求選用LPG-200型高速離心噴霧干燥機  1臺

三、設備的主要參數：

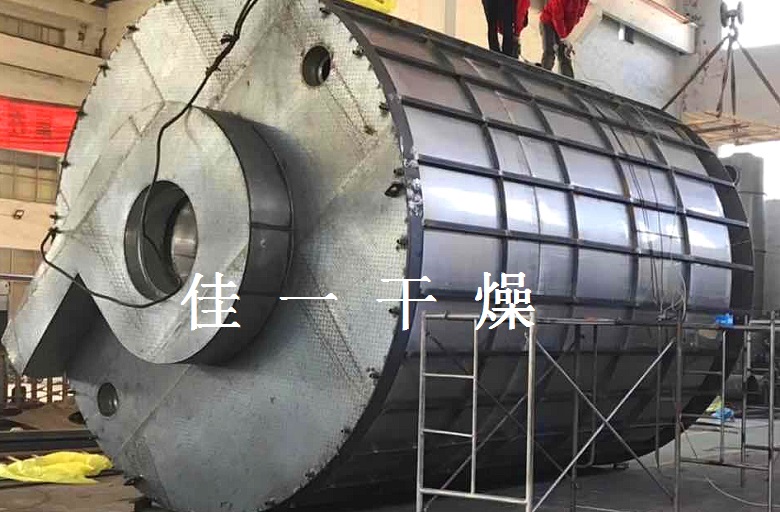

1、塔體有效內徑：Φ3500mm

2、塔體外徑：    Φ3660mm

    3、用風量：      3960kg/h

4、進風溫度：    250--300℃；    出風溫度：85--90℃；

5、水份蒸發量：  196Kg/h

6、干粉含水率：  8-10%

7、干燥用熱量：  223629kcal/h。

    8、加熱：

蒸汽加熱器加熱到160度,其余電加熱補償

蒸汽加熱器:250平方

電加熱: 99KW  分組控制

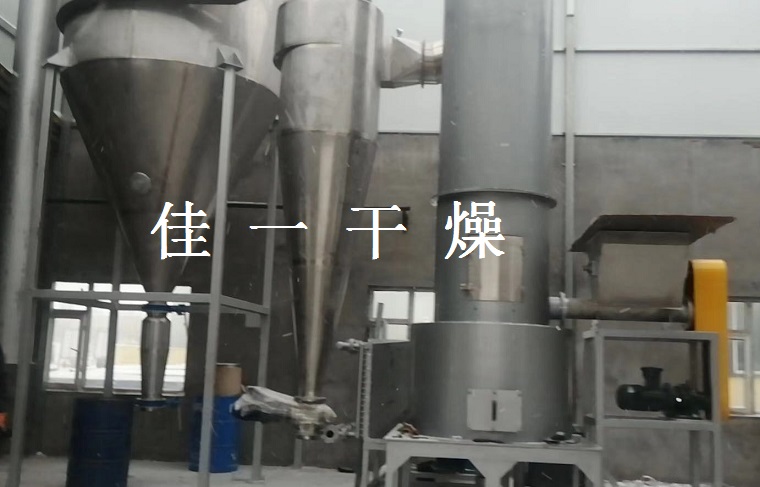

9、一級旋風分離器： CZT-Φ800高效旋風分離器   1臺

10、鼓風機型號：4-72    功率：5.5KW

11、引風機型號：9-26    功率：15KW

12、螺桿泵：型號：G20-1          功率：1.5KW（變頻）

                壓力：0.6--0.8Mpa    流量：0.5-1.0m3/h

    13、霧化器：型號：R-XH--200型   功率：5.5KW（變頻）

轉速：18000-15000轉/分
