改性污泥耙式槳葉工程案例

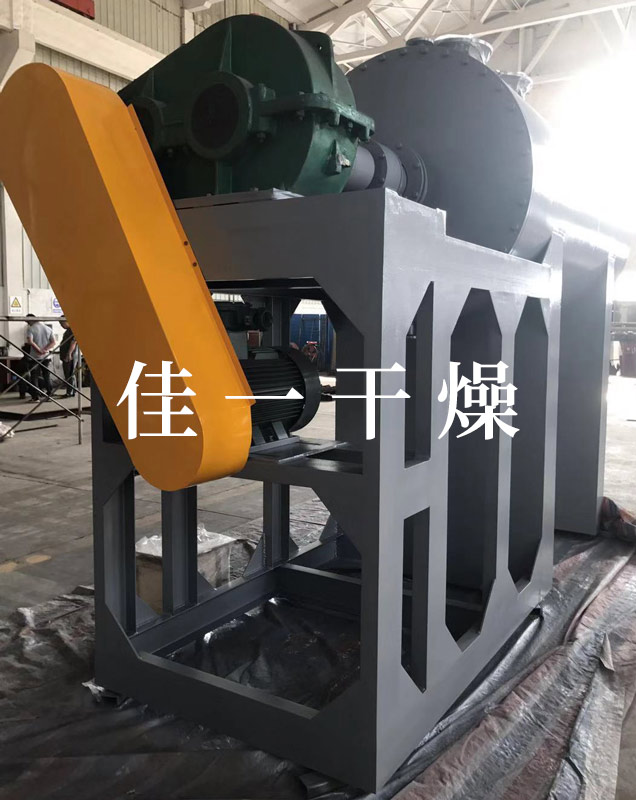

2019年08月20日ZBJ-5000耙式槳葉真空干燥機
一．工藝條件(客戶提供)
1．物料：生化污泥
2．粘性：基本無
3．初水份：～80-85%
4．終水份：～20%
5．濕處理量：3000Kg/12h
6. 加熱溫度:飽和蒸汽（0.5Mpa）
7. 設備材質: 物料經過處304
8. 安裝: 室內
9. 電源: 380V 50HZ
10. 環境: 20℃ 760mmHg φ=60%
二.工藝計算
由于物料按每小時計算水份大、體積小，因此為兼顧物料水份蒸發量及體積，選取每批次投料2500-3000Kg，設備容積為5000升，擬選用ZBJ-5000耙式槳葉真空干燥機1臺
1. 每批濕投料量: 3000Kg
2. 每批水分蒸發量: 2438Kg
3. 每批干品產量: 562Kg
4. 每批總熱耗量：1612594Kcal
5. 每批蒸汽耗量：2932Kg
主要特點：
1、本機采用夾層加熱方式，傳熱面大，熱效率高；
2、本機設置攪拌，使物料在筒內形成續循環狀態，進一步提高了物料受熱的均勻度；
3、本機設置攪拌，從而可順利進行漿狀、膏狀、糊狀物料干燥。
4. 外部設置保溫，減少熱損耗。
5. 用槳葉片替代耙齒，提高加熱面積。
三、技術參數：
1.設備名稱 | ZBJ-5000 |
2.總?cè)莘e（L） | 5000 |
3.工作容積（L） | 2500-3000 |
3.箱內尺寸 | φ1400×3200 |
4.攪拌轉速 | 5-12 |
5.主機功率 | 30（變頻控制） |
6.真空泵 | 22 (用戶自備) |
7.筒內真空度（Mpa） | -0.09~-0.1 |
8.加熱面積（平方） | ～40 |
